Резервуары для плавления битума

Введение в систему хранения битумного расплава Технические характеристики и модели:Вертикальный плавильный аппарат (LRH) (2 ~15 т/ч). Плавитель твердого битума – это своего рода теплообменное оборудование. Твердый асфальтовый материал получает внешнюю тепловую энергию через плавильщик, ...

Отправить заявку

Описание

маркер

Введение в систему хранения битумного расплава

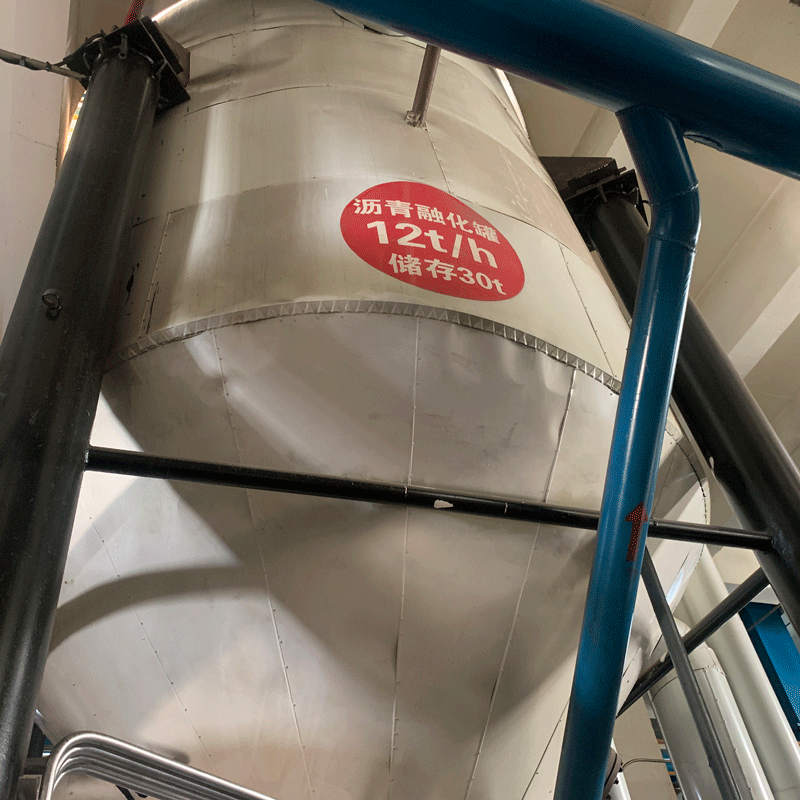

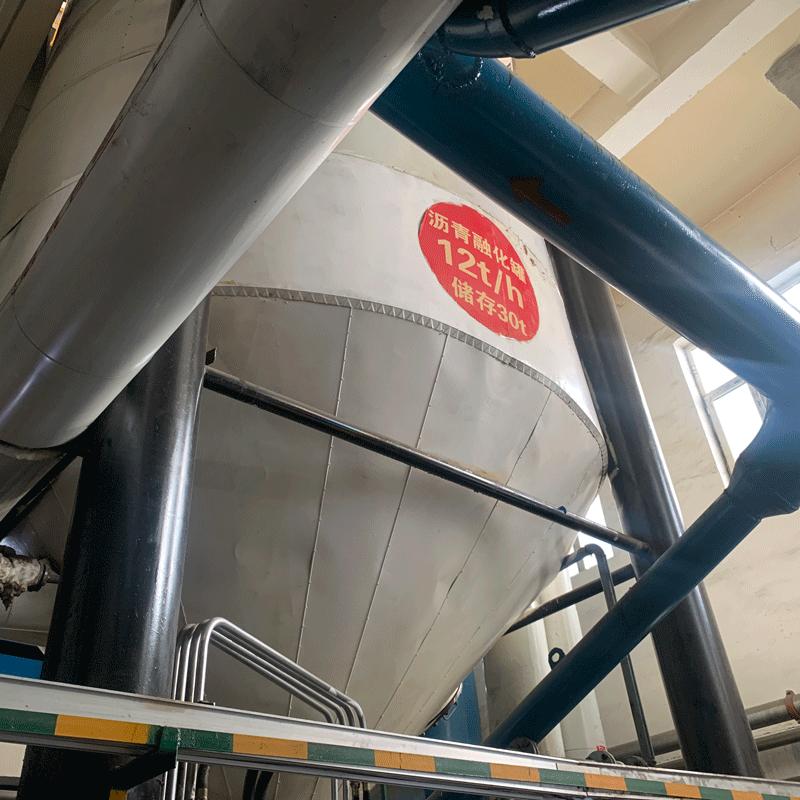

Технические характеристики и модели:Вертикальный плавильный аппарат (LRH) (2 ~15 т/ч).

Плавитель твердого битума - это своего рода теплообменное оборудование. Твердый асфальтовый материал получает внешнюю тепловую энергию через плавильщик, а затем нагревается и плавится. Он делится на гранулированный и насыпной в зависимости от характеристик материала; в зависимости от теплоносителя он делится на плавильные установки прямого нагрева (работающие на угле, топливном газе) и термомасляные плавильные установки (включая электронагревательные плавильные установки); в зависимости от типа конструкции плавильные установки подразделяются на вертикальные и горизонтальные плавильные установки; в зависимости от формы нагревательной трубы они подразделяются на трубные пучки и змеевики.

Как правило, производительность плавления велика (2 ~ 15 т/ ч) и используется вертикальная конструкция змеевика; производительность плавления мала (1 ~ 2 т/ ч) и используется горизонтальная конструкция трубного пучка; производительность плавления очень мала (для тестирования ~100 ~1000 кг/ч), и используется электронагревательная конструкция.Насыпной асфальт обычно имеет прерывистую структуру пучка труб.

1.Основная структура:

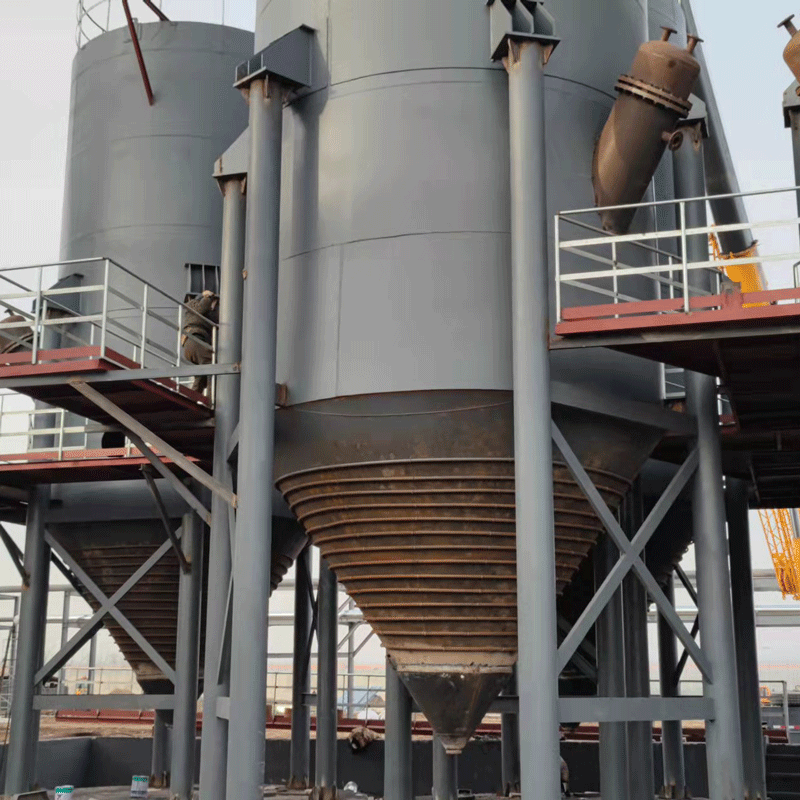

Вертикальный плавитель битума с перемешиванием заменяет систему циркуляции высокой температуры на систему перемешивания (мешалка и передаточное устройство), по сравнению с асфальтоплавителем с заглубленным насосом, структура оборудования более компактна, нагрев более быстрый, равномерный и стабильный, а процент отказов ниже. Основная структура состоит из резервуара для битума (верхний прямой и нижний конус), тепловой катушки для нагрева масла (внутренняя и внешняя катушка и конусная катушка), системы смешивания (мотор-редуктор, кронштейн), опорной рамы (верхний и нижний кронштейны и колонны), поддерживающих электронных датчиков взвешивания, цифрового термометра, нижней части механизма шлакообразования, а также асфальтовых фильтров, асфальтовых буферных (приемных) емкостей и так далее.

Принцип работы:

Принцип работы мешалки битума может сделать модифицированный асфальт не разлагается и может быть быстро и непрерывно плавится для достижения необходимой температуры, и сделать качество плавления квалифицированных битума непрерывной и стабильной разрядки.

① твердый асфальт из загрузочного отверстия в зону плавления, в зоне плавления, катушка передается в масло теплопроводности, в высокой температуре под действием масла теплопроводности асфальт нагревается, плавится, и перемешивается мешалкой перемешивания, усилить теплопередачу, так что нагрев является равномерным; высококачественный жидкий асфальт прессуется в зоне вторичного нагрева, качество шлака в конусной части шлакохранилища.

② асфальт в зоне плавления нагревается и плавится, в последующем давление битума, снизу в зону второго нагрева для дальнейшего нагрева, обезвоживания, осаждения примесей; когда во второй зоне нагрева уровень битума достигнет расположения разгрузочного отверстия, и его температура в соответствии с требованиями процесса квалифицированного битума непрерывно и стабильно выгружается из разгрузочного отверстия, через асфальтовые фильтры, с помощью теплоизоляции асфальтовых насосов транспортируется в резервуары для хранения жидкого битума.

③В нижней части резервуара для плавки битума имеется клапан для слива жидкого битума и отверстия для обслуживания (люки), необходимо очистить клапан для слива жидкого битума, через асфальтовый насос жидкий асфальт будет поступать в буферную емкость; чтобы убедиться, что жидкий асфальт сливается, запустите нижний механизм для удаления отбросов, будет происходить осаждение отбросов, сбрасываемых. Повторите операцию несколько раз, пока не останется мусора, когда канализационный клапан закроется, сброс сточных вод будет завершен; необходимость в обслуживании обслуживающего персонала может быть доступна со дна люка.

④ на выходе из резервуара для плавки битума добавить точку измерения температуры, чтобы поддерживать температуру битума в заданном диапазоне, через эту точку измерения температуры контролировать степень открытия впускного клапана термомасла, контролировать скорость плавления твердого битума и температуру жидкого битума, чтобы избежать перегрева, вызванного старением битума.

Оборудованиедля плавления битума

1.Вертикальныйплавитель (LRH) (2~10 т/ч) + нагревательный бак.

2.Горизонтальныйплавитель (WRH) (1～2т/ч).

3.Плавитель прямого нагрева (ZRRH（A）、ZRRH（y）).

4.Электрический плавитель (DRH) (100~1000 кг/ч).

Оборудование для хранения битума

1.Вертикальный резервуар для хранения (200～2000 т).

Вертикальное плоское дно.

Вертикальное коническое дно.

2.Горизонтальный резервуар для хранения (50-150 т).

горизонтальный круглый.

горизонтальный квадратный.

Вспомогательное оборудование для битума

1.Высший резервуар ( ^10～30m3 ).

2.Измерительный бак ( ^1-5м3 ).

3.Сливной бак ( ^10-30м3 ).

4.Фильтр.

Принадлежности

①битумный насос.

②битумный клапан.

③уровнемер.

④электронный блок управления.

⑤термометр.

⑥электронные весы

⑦ковшовый элеватор

⑧горизонтальный конвейер

⑨бункер

Параметры оборудования для плавки твердого Битума

Название продукта	Спецификация модели	Основной материал	Рабочая среда	рабочая температура	рабочее давление	расчетное давление
Плавитель Битума	2~15t/h	Q235B	Битум	200~300℃	атмосферное давление	0.8MPa
Буферный резервуар для Битума	3~100m3	Q235B	Битум	160~230℃	атмосферное давление	0.8MPa
Битумовый фильтр	φ630	Q235B	Битум	200~220℃	атмосферное давление	0.8 MPa
Нагреватель Битума	DN600	Q235B	Битум / теплоноситель	200~220℃	атмосферное давление	0.8 MPa
Силос для твердых веществ	10~80m3	Q235B	Битум	200~300℃	атмосферное давление	0.8 MPa
Плавитель Битума	RH(D)-25	Q235B	Битум	120~170℃	атмосферное давление	0.8 MPa
